Способы агрегатирования трактора

Принцип агрегатирования

Агрегатирование – это соединение трактора с рабочим оборудованием и согласование их параметров для совместной работы. Трактор перемещает орудие, а при необходимости приводит его механизмы через вал отбора мощности (ВОМ) или гидравлику. Главная цель – комплектование целостного машинно-тракторного агрегата. Этот подход помогает выполнять широкий спектр работ: культивирование, посев, благоустройство или строительство.

Крепление и привод – разные системы. Навеска или сцепное устройство соединяет трактор с оборудованием. ВОМ и гидравлика передают энергию его рабочим механизмам. Для одного орудия могут одновременно понадобиться и крепление, и привод.

Вот три основополагающих подхода к агрегатированию:

• Принцип энергетического соответствия. Соответствие мощности и тяговых возможностей трактора сопротивлению рабочего орудия.
• Принцип модульности. Технология составления рабочих комплексов путем объединения стандартных узлов.
• Принцип системного управления. Настройка гидросистемы или задней навески для изменения высоты и детального контроля глубины обработки грунта.

Агрегатирование обычно осуществляется с предварительной оценкой специфики конкретного агрегата и номинального класса тяги этого трактора.

Согласно первому аспекту, следует провести оценку совместимости силовой установки, ходовой части, механизма передачи мощности для увеличения быстроты и эффективности работы. При анализе работоспособности техники нужно изучить технологические нормативы, а также требования охраны труда.

Не менее важна техническая готовность для прочной сцепки. Это означает готовность навесной или прицепной техники к стыковке с машиной. При этом она должна поддерживать необходимую скорость движения, а также передавать энергию на навесное оборудование.

Например, к трактору присоединяют роторную косилку модели КРН-2.1. Здесь требования к колёсной базе, пневматическим шинам и навесной системе относятся к трактору, а не к самой косилке. Навеска фиксирует оборудование и переводит его между рабочим и транспортным положениями. Комплектацию соединения уточняют для конкретной модификации косилки.

Для корректной работы косилки необходим вал отбора мощности (ВОМ): он передаёт вращение её рабочим органам. Требования к частоте вращения, мощности и тяговому классу трактора определяют по характеристикам выбранной модификации. Их нельзя автоматически переносить на все роторные косилки.

Согласно второму аспекту, машинно-тракторный агрегат должен обладать высокими параметрами мощности и способностью к тяге, обеспечивающими агрегатирование и соединение одного либо нескольких механизмов полунавесного или навесного типа.

Более того, при расчетах важно учесть множество переменных факторов, определяющих нагрузку на машину. Вычисления проводятся по следующим параметрам:

• величина тягового усилия, создаваемого самим агрегатом;
• коэффициенты снижения мощности, возникающие при передвижении по неровному рельефу, сопротивлении встречных ветров и других явлениях;
• влияние уровня влажности, типа грунта, а также характеристик дорог и других аспектов, усложняющих передвижение машины;
• тип движителей, установленных на конкретном тракторе, коэффициент сцепления с почвой или дорожной поверхностью.

Комплексный анализ всех данных помогает наиболее точно определить параметры рабочей ширины захвата. Например, при расчетах нужно учитывать удельное сопротивление, которое преодолевают колеса и их оси при возделывании земли, посеве или уборке урожая.

Виды агрегатирования

Механизм навески – это гидравлический либо смешанный комплекс для операций с навесным оборудованием – его подъема, опускания, настройки положения. Этот узел помогает точно регулировать угол заделки и рабочей глубины орудий. Так, для пахоты плуг нужно заглубить точно на заданную отметку для формирования однородных борозд. При этом важно сохранить влагу внутри почвы.

Во время работы с дисковыми боронами или почвообрабатывающими культиваторами навеска помогает задавать положение орудия. В зависимости от оснащения трактора гидросистема может иметь позиционное, силовое или смешанное регулирование. Автоматическое поддержание глубины и другие функции предусмотрены не во всех комплектациях.

Главные виды агрегатирования и их особенности:

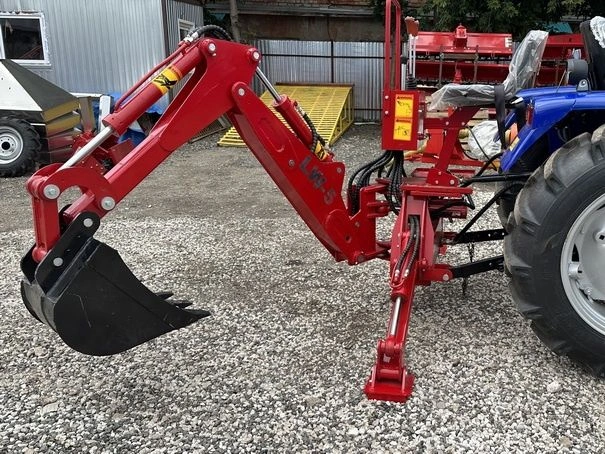

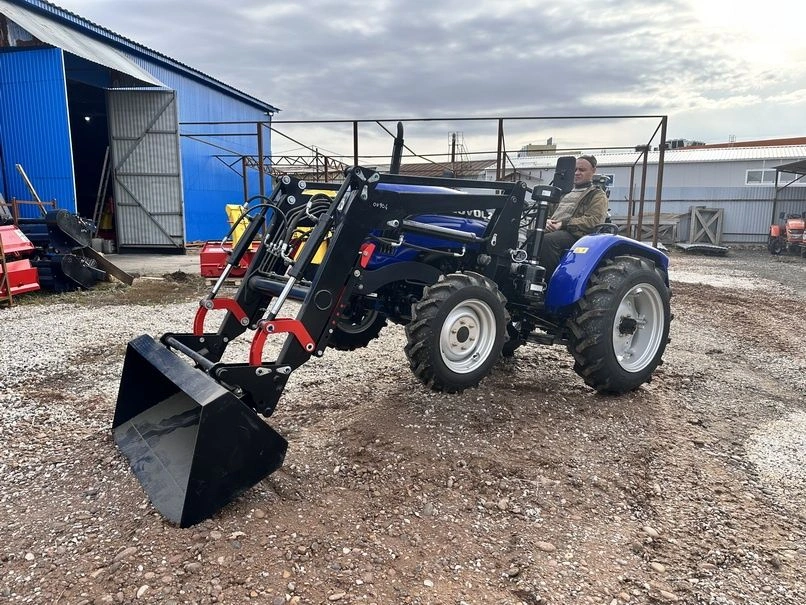

• Навесное. В транспортном положении оборудование целиком удерживается навесной системой трактора. При работе оно может дополнительно опираться на каток, полозья или опорные колёса. Для изменения его положения (рабочее или транспортное) настраивают гидравлику машины. Обычно крепление производится сзади, но иногда – спереди.
• Полунавесное. Оборудование имеет частичную опору на свои ходовые части, а другая часть веса распределяется на систему тракторной навески. Этот подход применяют, например, для больших и длинных плугов.
• Прицепное. Техника опирается на свои колеса и агрегатируется с трактором с помощью ТСУ, представляющего собой «серьгу» или крюк. Этот метод применяют для агрегатирования прицепов, прессов-упаковщиков, опрыскивающих установок.
• Комбинированное. Активация сразу ряда инструментов или комбинированного оборудования (например, сеялка, соединенная с фрезой для обработки почвы).

Способ опоры оборудования нужно отличать от привода его рабочих органов. Навесное, полунавесное и прицепное орудие может получать вращение от ВОМ, если это предусмотрено конструкцией. Гидравлические системы используют для управления отдельными механизмами и, при соответствующем исполнении, их привода.

Выбор способа соединения зависит от тяговых и мощностных характеристик трактора, вида рабочего орудия и режима эксплуатации. Колёсные и гусеничные машины могут работать с разными типами оборудования. Мощность сама по себе не задаёт способ агрегатирования: также учитывают навеску, сцепное устройство, массу и условия работы.

Рабочее оборудование и сцепные устройства

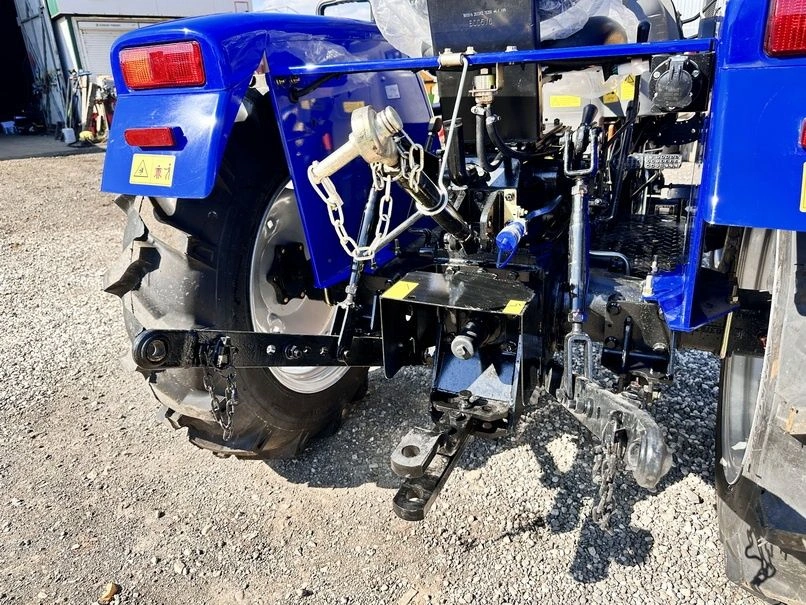

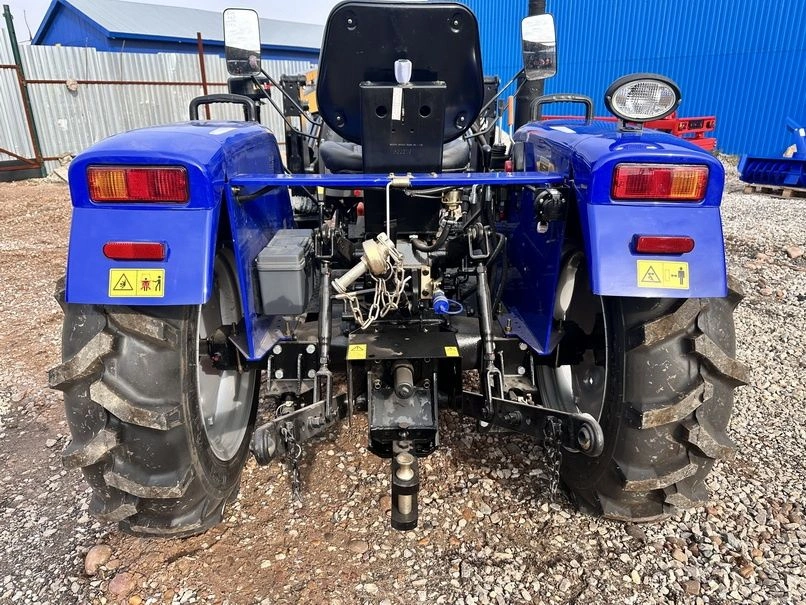

Агрегатирование тракторов с прицепными или навесными механизмами выполняют специальными тягово-сцепными приспособлениями (ТСУ). Их механизм сильно отличается по специфике работы. Интересно, что для присоединения одного и того же оборудования может быть задействован разный тип таких сцепок. Вот основные типы сцепок:

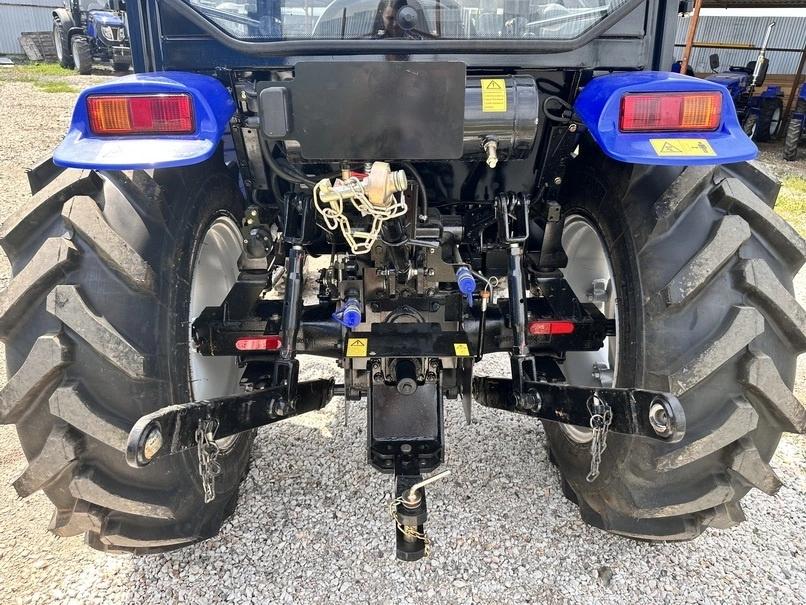

• Трехточечная сцепка. Ее используют для соединения с машинами навесного или полунавесного типа. Наклон орудия регулируют центральной верхней тягой, а подъём и опускание выполняет навесная система. Вес самого механизма распределяется на нижние рычаги навесной платформы.
• Автоматическая сцепка. Это оперативное и прочное соединение как навесного, так и прицепного оборудования. Автосцепка снижает риски некорректного монтажа техники, ускоряет подготовку, улучшает общий уровень безопасности.
• Серьга. На дышло рабочего инструмента монтируется петлевая серьга. Она крепится в вилке тягового устройства на специальный штифт (шкворень).
• Тяговые скобы. Тяговая вилка монтируется на поперечной балке. Эту схему применяют, когда машина не имеет стандартного бруса для тяги или вилкообразный элемент. Тяговые скобы эффективны, когда нужна дополнительная регулировка высоты присоединения с помощью механизма «трех точек».
• Буксирный механизм. Он предназначен для перевозки прицепов, тележек, машин, не имеющих автономного двигателя. Механизм дает прочное соединение, может перевозить тяжелые грузы благодаря высокопрочному материалу, из которого его изготавливают.

Трехточечная навеска перераспределяет нагрузку от присоединенного орудия на ведущие колеса. Это усиливает контакт собранной системы с грунтовой массой и снижает пробуксовку. Сцепка создает надежные машинные комплексы для почвообработки, которая требует точной регулировки глубины воздействия и сохранения траектории движения по прямой линии.

При использовании подходящей автосцепки оператор может присоединить орудие без помощника и без нахождения между трактором и оборудованием во время сближения. Замок срабатывает при соединении ответных частей. После присоединения необходимо проверить фиксацию: автоматическое сцепление не отменяет контроля соединения.

Эти устройства также отличаются по их функциональному предназначению. К примеру, для работы с тяжелыми грузами эффективны соединения прицепного типа. Копирование рельефа зависит от ходовой части и конструкции самого орудия, а не только от типа соединения. Бороновальные сцепки нужны для сборки ряда зубовых борон в единый функциональный комплекс. А бесколесные сцепки входят в состав комплектов, например, стерневых сеялок-культиваторов.

Решение о выборе конкретного типа сцепки зависит от необходимости применения карданного вала (вал отбора мощности), необходимой степени управляемости машины, уровня производительности. Руководство по алгоритму сцепления есть в сопроводительных документах на оборудование.

Перед подключением оборудования сопоставьте параметры трактора и орудия:

Агрегатирование с ВОМ

Вал отбора мощности, или ВОМ, необходим для передачи энергии двигателя трактора на прицепные и навесные орудия. Без этого элемента ряд механизмов (косилки, молотилки, насосное оборудование или уборочные машины для картофеля) будут неработоспособными. Этот узел трансформирует трактор из просто тяговой единицы в многофункциональный рабочий инструмент, значительно расширяя сферу его работ.

Для ограничения перегрузок в приводе оборудования применяют предохранительные муфты, в том числе фрикционные. Тип и настройка защиты зависят от конструкции агрегата. Такая муфта защищает элементы привода, ограничивая передаваемый крутящий момент.

Эти защитные муфты имеют свойство останавливать или снижать передачу крутящего момента от ВОМ к агрегатируемому механизму (НПО) в автоматическом режиме. Они активизируются при чрезмерных нагрузках, например, при резких пусковых нагрузках или полной блокировке рабочих механизмов.

В приводах применяют муфты разного назначения:

• кулачковые;
• фрикционные;
• дисковые;
• обгонные.

Фрикционные муфты ограничивают момент за счёт проскальзывания фрикционных поверхностей. В других защитных устройствах может использоваться разрушаемый элемент, например срезной болт. Обгонная муфта выполняет другую задачу – разъединяет привод, когда оборудование по инерции продолжает вращаться быстрее ведущей части.

Отдельные модели комплектуются обгонными муфтами. Они позволяют рабочим органам продолжать вращаться по инерции, не передавая обратный момент на трактор. Обгонная муфта не заменяет защиту от перегрузки; в одном приводе могут сочетаться разные устройства.

Длину карданного вала подбирают под конкретную пару «трактор – орудие». В рабочем диапазоне положений вал не должен упираться при сжатии или терять необходимое перекрытие телескопических частей при растяжении. Кроме длины учитывают соединения, допустимый момент, углы работы и защитные кожухи. Единого ограничения длины 1000 мм для всех агрегатов нет; обычный плуг без активных рабочих органов вообще не требует привода от ВОМ.
